夹于精稳，刀亦有道——正河源PNER实例分享

PNER立铣刀夹头加工演示

螺旋加工

SBT40-PNER32-60 Φ12mm端铣刀
S:5300rpm
F:2500mm/min
Ap:3mm
Ae:5mm

肩铣加工

SBT40-PNER32-60 Φ12mm端铣刀
S:5300rpm
F:2500mm/min
Ap:24mm
Ae:1mm

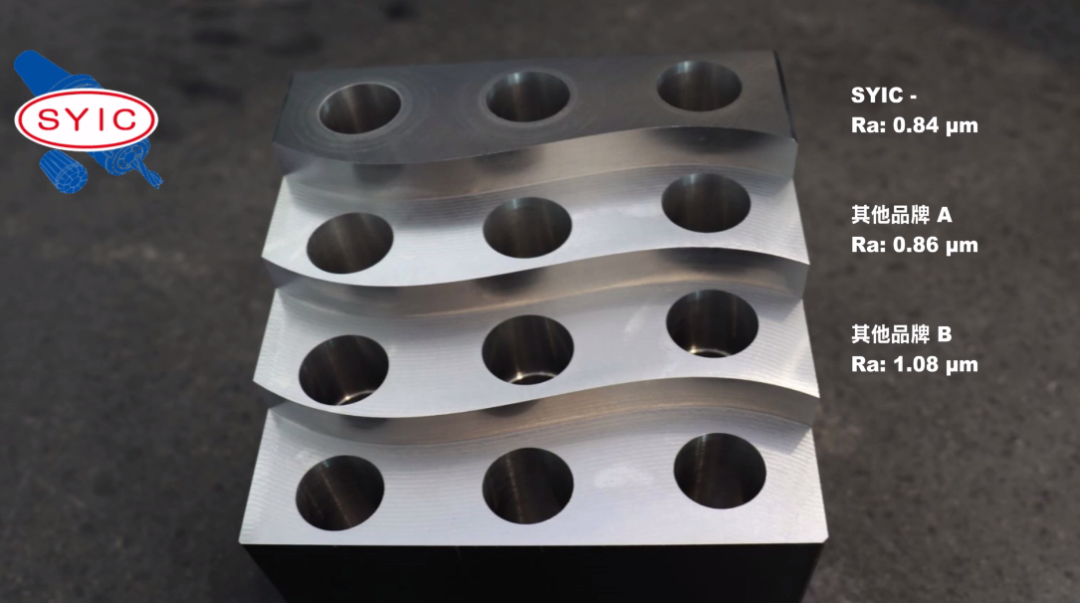

波浪加工

CAT40-PNER32-70 Φ12mm端铣刀
S:4700rpm
F:2100mm/min
f:0.14mm/rev
Ap:30mm
Ae:1.5mm

螺旋加工

PSC63-PNER32-100
Φ16mm end mill
S:1600rpm
F:1000mm/min

轮廓粗铣

SBT40-PNER32-70 Φ12mm-4T端铣刀
Vc:250 m/min
S:6600rpm
F:3000mm/min
f:0.15mm/rev
Ap:1.9mm
Ae:8mm

倒角加工

HSK63A-PNER32-100
SSP-1212-10
TC..OM5005
S:9200rmp
F:3200mm/min
Ap:1mm

摆线加工

SCAT40-PNER25-100 Φ12mm端铣刀
S:4800rpm
F:2800mm/min
Ap:23mm
Ae:1mm

PNER立铣刀夹头开槽测试

开槽加工

BT40-PNER32-70+PNER32-10
10mm钨钢铣刀
S:2500rpm
Vc:78.5m/min
F:500mm/min
fz:0.05mm/t
Ap:20mm

波浪铣削与搪孔加工演示
