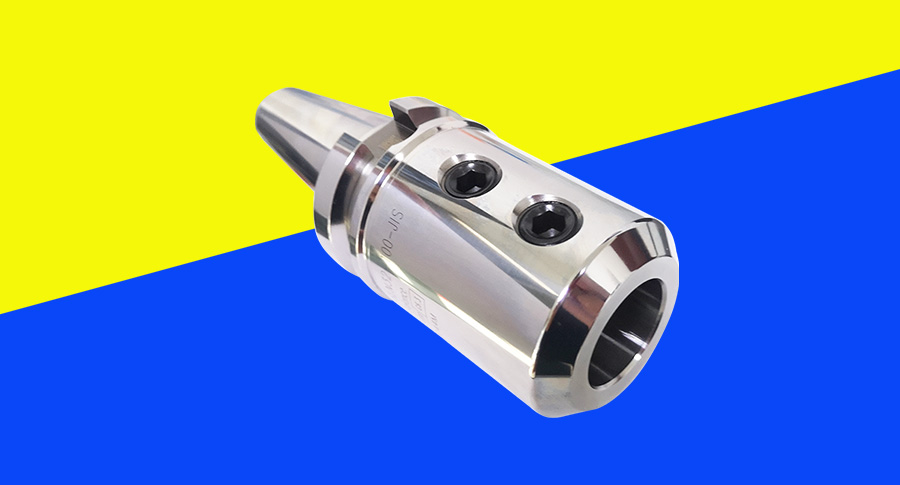

夹持力与止水的双重能手——侧固式刀柄

侧固式刀柄在加工中常常不会被首先考虑，但其实它是夹持力与止水的“扛把子”。

本文就来聊一聊侧固刀柄的给力应用。

1、超强夹持力

侧固式刀柄因为使用螺丝直接从侧面顶住切削刀具，使得其拥有超强的夹持力。

常规的ER弹簧夹刀柄在Φ20直径的夹持扭力约为220Nm，烧结式刀柄约为420Nm，

液压刀柄可以达到900Nm，而侧固刀柄可以达到甚至超过液压刀柄的夹持力。

所以在夹持力这一方面，侧固刀柄表现非常给力，以至于很多加工条件较为苛刻的场景

如高硬材料，都会在刀柄上磨出削平面，来使用侧固刀柄夹持。

2、良好止水性

侧固刀柄结构简单，无需使用筒夹，直接跟被夹持刀柄接触，使得它具有良好的止水效果。

所以U钻（快速钻/暴力钻）等内冷型刀具大都采用侧固刀柄夹持，

相较于其他刀柄要达到止水效果一个止水筒夹的费用就足以顶上一支侧固刀柄的价格了，

所以侧固刀柄是最具性价比的止水方案，而且简单易用。

3、成本低廉

侧固式刀柄结构简单，造就了它低廉的价格，其价格约为一支强力刀柄的三分之一，约为一支 液压刀柄的十分之一，甚至于价格约等于一个止水筒夹的价格，所以造就了侧固式刀柄的超高性价比

4、缺点

在以上诸多有点的加持下，为何侧固刀柄依然很难成为我们大多数加工场景的首选呢？

自然因为其缺点的存在：

①精准度 侧固刀柄的结构是由侧面一个方向的螺丝径向的对被夹持刀具施加压力，这也决定了他的回转 精度不会太好，无法应用于高精度的加工场景。

②动平衡 侧固刀柄因为侧面螺丝孔导致刀柄本身质量分布不对称，加之所夹持切削刀具 都需要磨出削平面，更加使得侧固刀柄的动平衡性能下降。

③通用性 这是导致侧固刀柄不被第一考虑的重要原因。 由于不使用筒夹，使得一支侧固刀柄只能夹持一个固定柄径的刀具，通用性太差。

---------------------------

在我们的实际加工中如果遇到需要强夹持力，或者不太好止水的场景（如大直径的刀具）， 可以优先考虑一下侧固刀柄哦。
